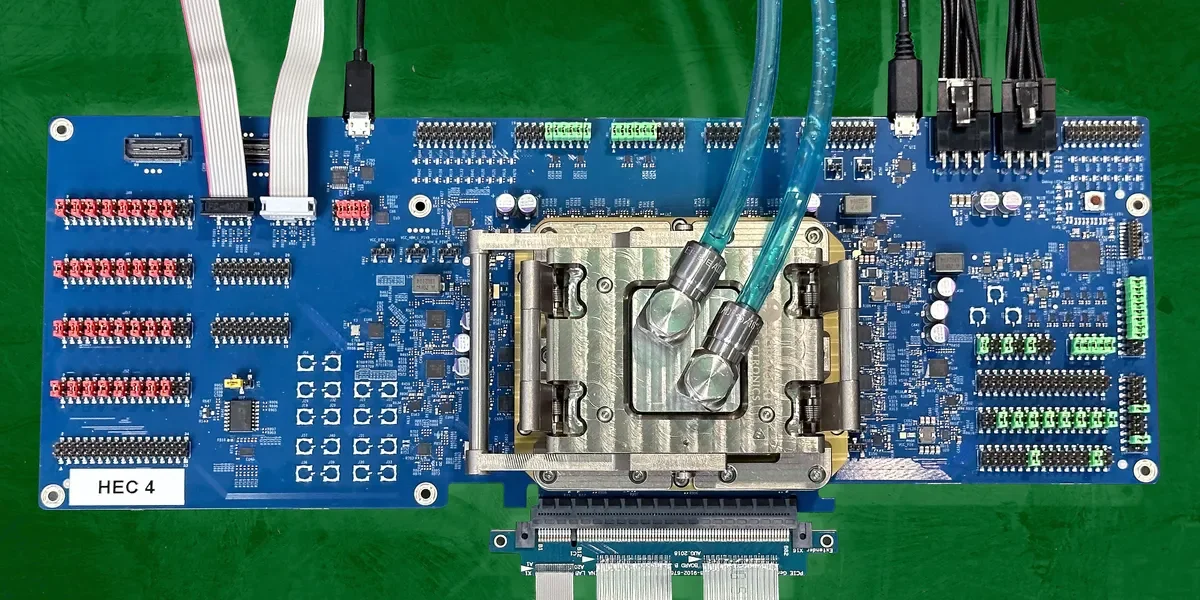

인텔, 암호화된 데이터 연산 5,000배 가속 칩 공개!
인텔, 암호화된 데이터 연산(FHE)을 위한 Heracles 칩을 공개, 기존 CPU 대비 최대 5,000배 성능 향상을 달성
Heracles 칩은 3나노미터 공정(3-nanometer FinFET)과 고대역폭 메모리(High-bandwidth Memory)를 활용하여 대규모 암호화 연산을 지원
커뮤니티에서는 DRM 및 하드웨어 증명(Hardware Attestation)에 악용될 가능성에 대한 우려 제기
FHE 기술의 상용화 가능성에 대한 기대와 함께, 클라우드 환경에서의 보안 패러다임 변화에 대한 논의 활발
Heracles 칩의 기술적 특징
인텔의 Heracles 칩은 FHE 연산을 위해 설계되었으며, 기존 서버 CPU 대비 최대 5,000배의 성능 향상을 보였다고 한다. 특히 3나노미터 FinFET 공정(3-nanometer FinFET)과 고대역폭 메모리(High-bandwidth Memory)를 사용하여 데이터 처리 속도를 높였다. 64개의 연산 코어(Compute Cores)를 8x8 그리드 형태로 배치하고, 512바이트 버스를 통해 연결하여 병렬 연산을 극대화했다. 또한, 9.6TB/s의 데이터 전송 속도를 지원하며, 3개의 동기화된 명령어 스트림을 통해 데이터 이동과 연산을 효율적으로 관리한다.
FHE 기술의 잠재적 활용 분야
FHE 기술은 AI 및 보안 데이터 처리 분야에서 혁신적인 변화를 가져올 수 있다. 특히, AI 모델의 안전한 배포(Secure Deployment) 및 개인 정보 보호(Privacy Protection)를 위한 활용이 기대된다. 예를 들어, 사용자의 데이터를 암호화한 상태에서 AI 모델을 학습시키거나, 의료 데이터를 안전하게 분석하는 데 활용될 수 있다. 또한, 클라우드 환경(Cloud Environment)에서 데이터 유출 위험 없이 민감한 정보를 처리할 수 있게 해준다.
FHE 기술의 한계와 과제
FHE 기술은 데이터 크기 증가(Data Expansion) 및 복잡한 연산(Complex Operation)으로 인해 아직 해결해야 할 과제가 많다. 암호화된 데이터는 일반 데이터보다 크기가 커지고, 연산 과정에서 추가적인 오버헤드가 발생한다. 또한, FHE는 CPU 및 GPU에서 효율적으로 처리하기 어려운 특수한 연산을 필요로 한다. 이러한 문제점을 해결하기 위해, 하드웨어 가속기 개발과 함께 알고리즘 최적화(Algorithm Optimization) 및 소프트웨어 라이브러리(Software Library) 개발이 필수적이다.
커뮤니티의 우려와 전망
커뮤니티에서는 FHE 기술이 DRM 및 하드웨어 증명(Hardware Attestation)에 악용될 가능성에 대한 우려를 표명했다. 또한, FHE 기술의 상용화 시점과 클라우드 환경에서의 보안 패러다임 변화에 대한 다양한 의견이 제시되었다. 일부에서는 FHE 기술이 기존 보안 기술(Existing Security Technology)을 대체할 수 있을 것으로 전망하는 반면, 다른 의견에서는 FHE 기술이 SGX/TEE(Trusted Execution Environment)와 같은 기술을 보완하는 역할을 할 것으로 예상한다. 기술의 발전과 함께, 보안 및 개인 정보 보호에 대한 논의는 더욱 활발해질 것으로 보인다.
