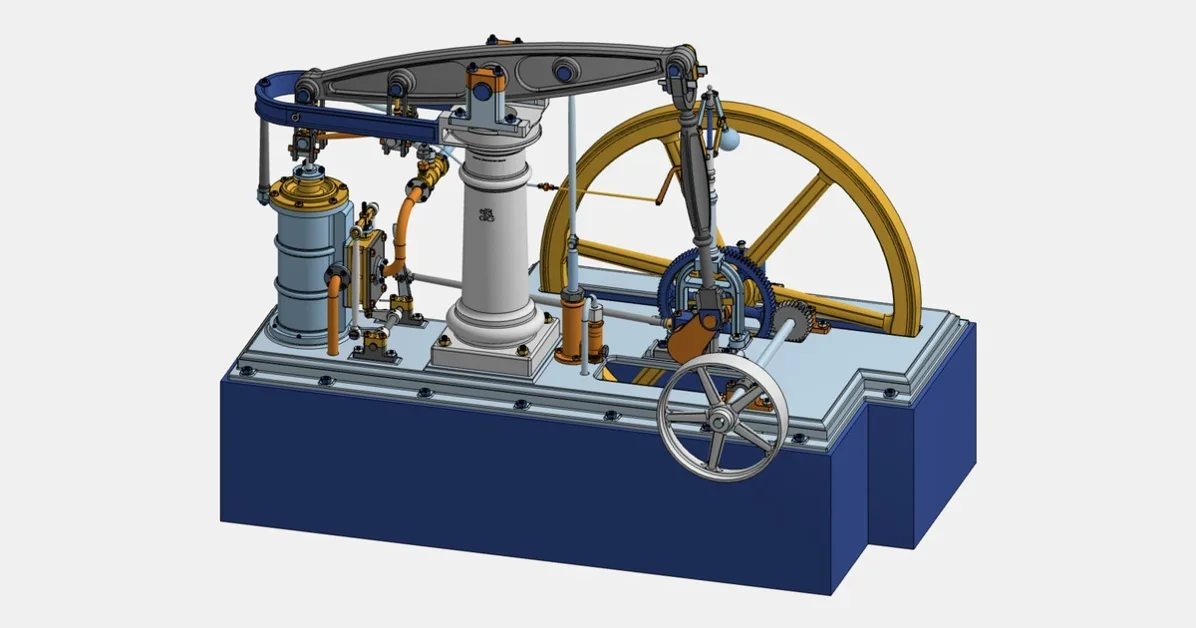

증기기관의 혁신, 빔 엔진의 모든 것

빔 엔진(Beam Engine)은 증기를 동력으로 산업 혁명을 이끈 핵심 동력이었음

증기 팽창 원리와 대기압 활용을 통해 동력을 생성하는 메커니즘을 상세히 설명함

뉴커먼(Newcomen) 엔진의 비효율성을 개선한 와트(Watt)의 분리형 응축기(Separate Condenser) 발명이 핵심임

병렬 운동 장치(Parallel Motion) 등 복잡한 기계 장치의 설계와 진화 과정을 다룸

뉴커먼 엔진의 한계와 와트의 혁신

초기 뉴커먼 엔진은 증기 응축 시 실린더 자체를 냉각시켜 열 손실이 막대했으며, 이는 석탄 소비량의 75% 낭비로 이어졌다고 지적합니다. 와트의 분리형 응축기(Separate Condenser) 발명은 실린더를 뜨겁게 유지하면서 응축만 별도 용기에서 진행시켜 석탄 소비량을 2/3 절감하는 혁신을 가져왔습니다. 이는 당시 엔진 효율을 획기적으로 개선한 결정적 계기였습니다.

대기압을 활용한 동력 생성 원리

본문은 증기 자체의 압력뿐만 아니라, 진공 생성 후 대기압을 이용하여 피스톤을 구동하는 원리를 상세히 설명합니다. 특히 오토 폰 게리케(Otto von Guericke)의 마그데부르크 반구 실험을 예시로 들며 대기압의 엄청난 힘을 강조합니다. 증기를 응축시켜 진공을 만들고, 이 진공과 외부 대기압의 차이를 이용해 피스톤을 움직이는 방식은 초기 증기 기관의 핵심 아이디어였습니다.

정밀 기계 가공의 중요성

와트의 이중 작용 엔진(Double-acting Engine)과 정밀 실린더 가공의 연관성이 강조됩니다. 당시의 주철 주조 및 연마 기술 발전 덕분에 실린더 내부의 오차를 줄일 수 있었고, 이는 증기 누설을 최소화하고 효율적인 동력 전달을 가능하게 했습니다. 이는 기술 발전이 단순히 아이디어뿐 아니라 제조 기술의 뒷받침이 필수적임을 보여줍니다.

회전 운동으로의 변환과 제어 메커니즘

왕복 운동하는 피스톤을 회전 운동으로 바꾸기 위한 크랭크(Crank)와 플라이휠(Flywheel)의 역할이 설명됩니다. 특히 데드 센터(Dead Center) 문제를 해결하기 위한 플라이휠의 에너지 저장 및 방출 기능이 중요하게 다뤄집니다. 또한, 엔진 속도를 일정하게 유지하기 위한 원심력 조절기(Governor)의 작동 원리도 상세히 분석되어, 당시 엔지니어링의 정교함을 보여줍니다.

산업 혁명 시기 엔지니어링의 제약과 발전

글에서는 빔 엔진의 병렬 운동 장치(Parallel Motion)가 당시의 정밀 가공 기술의 한계 때문에 고안되었음을 설명합니다. 직선 가이드 제작의 어려움 때문에 복잡한 링크 메커니즘을 사용했지만, 이후 평면 가공기(Planing Machine)의 발달로 더 단순한 설계가 가능해졌습니다. 이는 기술 발전이 도구와 과학의 발전에 크게 의존함을 시사합니다.
