VLAN과 10Gbps로 구축한 홈 네트워크, 보안과 속도를 잡다!
VLAN(Virtual LAN)을 활용하여 네트워크를 분리하고, 보안 강화(Security Enhancement) 및 홈 오토메이션(Home Automation)을 위한 기반을 마련함.
10Gbps 네트워크 구축을 통해 속도를 향상시키고, 미래의 네트워크 확장을 위한 확장성(Scalability)을 확보함.
OPNsense 라우터 구축 과정을 상세히 설명하며, VLAN 설정(VLAN Configuration) 및 트렁크 링크(Trunk Link) 설정을 통해 네트워크 토폴로지를 구성함.
커뮤니티에서는 VLAN 설정의 어려움과 관리 인터페이스 접근 불가(Management Interface Access Failure) 문제에 대한 경험을 공유하며, 설정 시 주의사항을 강조함.
VLAN 기반 네트워크 설계 및 구축

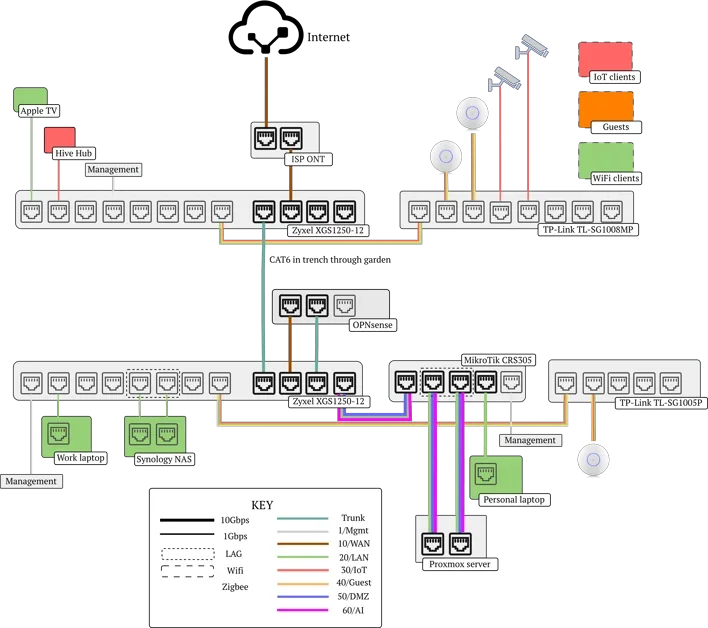

저자는 VLAN(Virtual LAN)을 활용하여 홈 네트워크를 설계하고 구축하는 과정을 상세히 설명한다. 관리 VLAN(Management VLAN), WAN VLAN, 신뢰할 수 있는 LAN(Trusted LAN), IoT VLAN, 게스트 LAN(Guest LAN), DMZ VLAN, 그리고 AI DMZ VLAN 등 7개의 VLAN을 구성하여 네트워크를 분리했다. 각 VLAN은 고유한 IP 대역을 가지며, 데이터 격리 아키텍처(Data Isolation Architecture)를 통해 보안을 강화했다.
10Gbps 네트워크 구축의 기술적 세부 사항
저자는 10Gbps 네트워크 구축을 위해 관리형 스위치(Managed Switch)를 사용하고, SFP+ 포트(SFP+ Port) 및 트렁크 링크(Trunk Link)를 활용하여 네트워크 성능을 극대화했다. 특히, MikroTik CRS305-1G-4S+IN 스위치를 사용하여 10Gbps 포트를 확장하고, 링크 집성(Link Aggregation, LAGG)을 통해 대역폭을 증가시켰다. 10Gbps SFP+는 RJ45보다 유연성이 뛰어나지만, 설정이 복잡하다는 단점이 있다.
OPNsense 라우터 설정 및 VLAN 트래픽 관리
저자는 OPNsense 라우터를 사용하여 VLAN 간의 트래픽을 관리하고, 방화벽 규칙(Firewall Rules)을 설정하여 보안을 강화했다. WAN VLAN을 통해 외부 네트워크와의 연결을 설정하고, 각 VLAN 간의 통신을 제어하여 데이터 격리 아키텍처(Data Isolation Architecture)를 구현했다. PPPoE 설정을 위한 추가적인 고려 사항과 MTU(Maximum Transmission Unit) 설정에 대한 논의도 이루어졌다.
VLAN 설정 시 발생할 수 있는 문제점 및 해결 방안
VLAN 설정(VLAN Configuration) 과정에서 발생할 수 있는 문제점과 해결 방안에 대한 경험을 공유한다. 특히, 관리 인터페이스 접근 불가(Management Interface Access Failure) 문제 발생 시, 공장 초기화(Factory Reset)를 통해 문제를 해결하는 방법을 제시한다. 또한, 트렁크 포트(Trunk Port) 설정 오류로 인한 네트워크 접속 불가능 문제를 해결하기 위한 주의사항을 강조한다.
