3D 그래픽스, X/Z, Y/Z 공식으로 구현 가능!
3D 공간의 점을 2D 화면에 투영하는 간단한 공식(X/Z, Y/Z)을 소개하며, 이를 활용한 3D 렌더링 원리를 설명함.
HTML Canvas를 사용하여 3D 점들을 애니메이션하고 회전시켜 3D 장면을 구현하는 과정을 자바스크립트 코드로 시연함.
커뮤니티는 3D 그래픽스의 기본 원리를 쉽게 이해할 수 있다는 점에 긍정적인 반응을 보이며, 웹 기술만으로 3D 구현이 가능하다는 점에 주목함.
3D 투영 공식의 수학적 원리
3D 공간의 점을 2D 화면에 투영하는 핵심은 유사 삼각형의 원리를 활용하는 것이다. 구체적으로, 시점과 화면 사이의 거리를 이용하여 3D 점의 X, Y 좌표를 Z 좌표로 나누어 2D 화면 좌표를 계산한다. 따라서, 이 공식을 통해 복잡한 3D 모델을 2D 평면에 렌더링할 수 있으며, OpenGL과 같은 별도의 라이브러리 없이도 구현 가능하다.

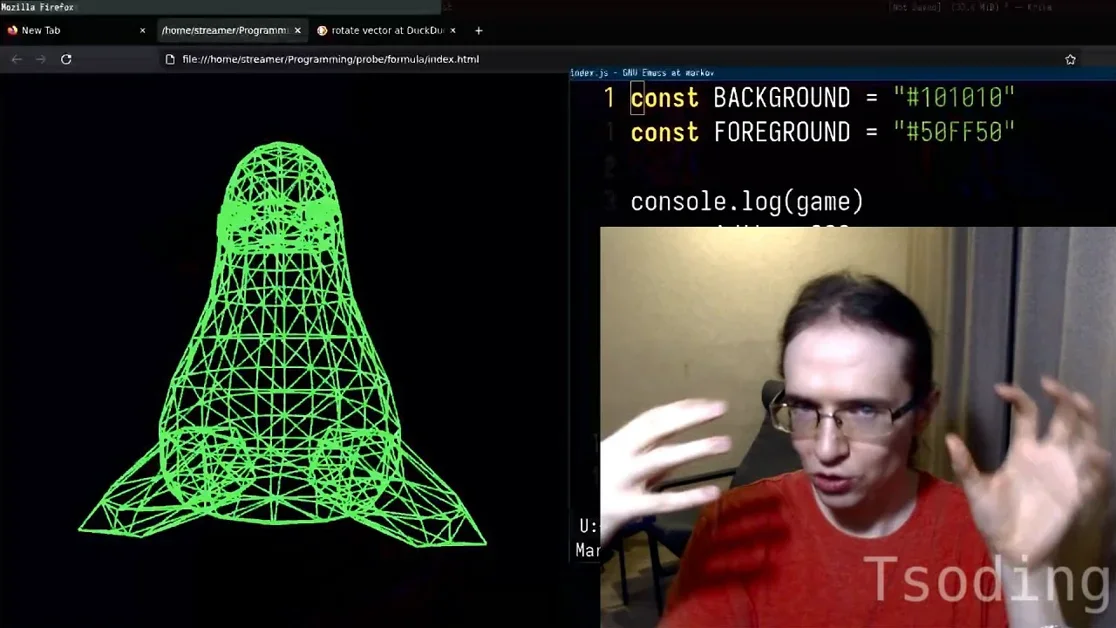

HTML Canvas를 활용한 3D 렌더링 구현
저자는 HTML Canvas를 사용하여 3D 그래픽스를 구현하는 과정을 상세히 설명한다. 반면, 캔버스 좌표계와 3D 공간 좌표계의 차이로 인해 좌표 변환이 필요하다. 구체적으로, 3D 점을 화면에 투영하기 위해 투영 함수와 화면 좌표 변환 함수를 구현하고, 이를 통해 3D 객체의 회전 및 애니메이션을 가능하게 한다. 결과적으로, 웹 기술만으로 3D 렌더링 엔진을 구축할 수 있음을 보여준다.
3D 그래픽스 엔진 확장 및 최적화
단순한 3D 렌더링 엔진에서 더 나아가, 복잡한 모델을 렌더링하기 위한 최적화 방안을 제시한다. 구체적으로, 정점(vertices)과 면(faces) 정보를 활용하여 복잡한 3D 모델을 렌더링하고, 선 긋기 함수를 통해 와이어프레임 렌더링을 구현한다. 따라서, 3D 모델링의 기본 원리를 이해하고, 성능 최적화를 통해 더 나은 사용자 경험을 제공할 수 있다.
